07-09-2010, 19:17 (Dieser Beitrag wurde zuletzt bearbeitet: 07-09-2010, 20:00 von Christoph73.)
Hallo Slotfreunde,
Vielleicht hat jemand von Euch die Möglichkeit die hinteren Felgen und Hinterreifen eines Tyco Turbo Hopper zu vermessen.
Also gesucht wären Aussendurchmesser der hinteren Felge, Breite des hinteren Reifens und der Aussendurchmesser des hinteren Reifens montiert auf der Felge.
Weiters suche ich die Masse der hinteren Felge und den Aussendurchmesser und die Breite des auf der Felge montierten hinteren Reifens die an diesem Afx Roaring Rolls verbaut sind.
07-09-2010, 23:10 (Dieser Beitrag wurde zuletzt bearbeitet: 07-09-2010, 23:44 von afxracer.)
Hallo Christoph,

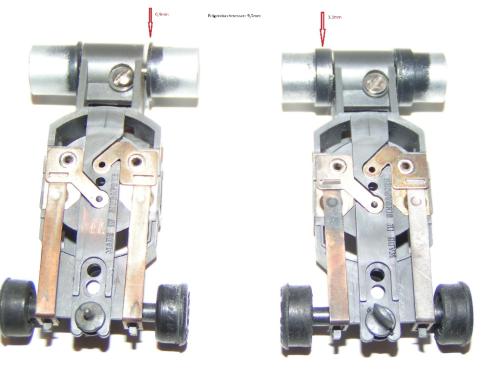

Es gibt zwei verschiedene Aurora AFX 4 Gear Felgen. Eine hat einen schmalen Steg und die andere einen breiten. Reifen gibt es 3 verschiedene(siehe Fotos).
Silikonreifen für die 4 Gear Felgen (Felgen mit dem Breiten Steg) bekommst du bei ebay von Robert Budano (budshocarsinc) USA. WWW.BUDSHOCARS.COM
Die Reifen haben die Maße, Außendurchmesser:12,8mm Innendurchmesser:8,3mm Breite:6,3mm.
Es gibt auch Silikonreifen von den dicken Dragsterreifen(Felgen mit schmalem Steg). Wo man diese bekommt, ist mir nicht bekannt.
Reifen mit Felge vom Turbo Hopper Außendurchmesser: 15,0mm; Innendurchmesser: 6,0mm; Breite: 8,0mm
Die Sache war folgende...Ich hatte recht kurzfristig die Chance da heute Feiertag in dem kleinen Land in dem ich arbeite ist, ein paar Gussformen für uns H0er zu fräsen.
Auf der Suche nach was den noch Sinn an Formen machen würde bin ich auf die Tyco Turbo Hopper und eben jene besonderen AFX Speciality Reifen gestossen.
Heute morgen habe ich mir den Wecker um 5 05 Uhr gestellt...mit dem Gedanken dass das eine depparte Zeit zum Aufstehen ist habe ich den Wecker dann nach dem losgehen auf 5 35 gestellt,...um dann um 5 20Uhr von selbst aufzustehen mit dem Gedanken es könnte sich eine Gussform nicht ausgehen weil ich zu spät daherkomme....dann gleich zum PC gestartet um zu schauen ob vielleicht noch jemand die Masse für die AFX Specialtity Sonderform oder Tyco Turbo Hopper gepostet hat...mein grosser Dank an dieser Stelle an AFX Racer...ich habe mir das Posting von AFX Racer mit den Massen ausgedruckt und in die Firma genommen...kurz nach 6 Start mit dem Auto Richtung Firma...kurz nach 6 30Uhr dort angekommen...dann zusägen von Material, Fräsen bis 13 30Uhr ohne Pause...in 7 Stunden 6 9fachformen gefräst...manchmal denke ich ich muss ein Depp sein um soetwas zu machen...
Die Reifen aus den Formen wirds in eingeschränktem Umfang wie bisher(nicht bei mir)geben.
[quote name='Christoph73' date='08 September 2010 - 22:47' timestamp='1283978861' post='37920']
gefräst...manchmal denke ich ich muss ein Depp sein um soetwas zu machen...
Die Reifen aus den Formen wirds in eingeschränktem Umfang wie bisher(nicht bei mir)geben.
Schöne Grüsse,
Christoph
[/quote]
Du ein Depp? Niiiiiemals! Dazu kenne ich Dich zu gut. <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/wub.png' class='bbc_emoticon' alt=':wub:' />
Nur um 5.20 am Feiertag aufstehen, gebe ich zu würde insbesondere ich, als einer der das Aufstehen nicht erfunden haben kann, das als krank bezeichnen. Obwohl, mein letzter Besuch in Dortmund, da ging der Bomber um 6.30, muss ich wohl auch sehr krank gewesen sein.
Trotzdem Widerspruch, Deppen gehören nicht zu meinen Gästen!
Du bist eben engagiert dabei und begnügst Du Dich, wie ich auch, nicht mit dem Mist, der da von Amiland oder sonstwo häufig krumm und humpelnd daher kommt.
Wo wären wir heute, wenn wir seinerzeit nicht mit dem Reifenprojekt begonnen hätten. Seitdem hörte sich das rumgeeiere auf unseren Holzbahnen gehörig auf und zwar dank Deiner Formen in nahezu allen Klassen.
Diese Turbo Hopper fahren in der Tat recht knuffig, habe ich mal bei C.H. probieren dürfen. Habe selbst leider keinen, schade Bauer hatte die ewig noch im Programm. Wäre mit Sicherheit ohne Magnete eine Bereicherung an der Bahn.
Sobald ich daraus Reifen machen kann, bekommen die, die Christoph hier tatkräftig unterstützt haben, oder sogar ihre Karren geliehen hätten, je einen Satz Reifen kostenlos von mir. Hugh....
Weder ich noch Christoph hatten diese Karren im Fundus.
Als nächstes schicke ich Dir dann den Zahnriemen von den Kettenfahrzeugen zum Vermessen, da habe ich einen, der fährt auch recht lustig, noch fetziger mit neuen Ketten aus Silikonkautschuk......
Zitat:Wo wären wir heute, wenn wir seinerzeit nicht mit dem Reifenprojekt begonnen hätten. Seitdem hörte sich das rumgeeiere auf unseren Holzbahnen gehörig auf und zwar dank Deiner Formen in nahezu allen Klassen.
dem ist nichts hinzuzufügen, Dank an euch beide dafür!!
den hier hab ich letztens aus Hong Kong mitgebracht. Ferngesteuert mit 2-Gang Getriebe. Von der Größe her im H0 Maßstab (Radstand 28 mm, Länge über alles 60 mm, Höhe 30 mm).
12-09-2010, 20:38 (Dieser Beitrag wurde zuletzt bearbeitet: 12-09-2010, 20:39 von historic-route-66.)
Hallo Christoph , Hallo Fritz!
Interessante Sache mit den Turbohopper Reifen.Ich fahre viel mit meinen Tyco Quads,die haben die gleichen genoppten Reifen drauf.(auf identischen Felgen).
Meine Frage nun:macht ihr da Reifen,die nur auf die Felgen passen,aber nicht das "Geländeprofil" haben,oder wirkliche Nachgüsse der Originalreifen?
Ich frage,weil Christoph nur die Masse haben wollte,aber nicht zwingend nach einem Muster fragte.
Wenn Ihr die original nachmacht,also auch inkl. des Reifenprofils,würde ich da gerne einige von haben wollen wenn möglich!
Originalreifen könnte ich für Abgüsse auch zur Verfügung stellen!
Gruss
Michael
Ich bin heute irgendwie neben der Spur.Ist schön hier!
Das mit den Abgüssen der Originale ist so eine Sache, da reproduziert man zwangsläufig deren Unrundheiten mit ab. Dann kann man sich das ganze eigentlich sparen.
Diese Turbo Hopper Reifen sind zudem nicht mit der üblichen Giestechnik zu machen, die müsste man händisch nachmodellieren und die dann aus so einer Form mit ihrem Profil rausbekommen dürfte die absolut hohe Kunst sein.
ich möchte mich ganz herzlich für die Reifen bedanken die ich gerade in der Post hatte. Werde den Turbo Hopper nachher mal fit machen und sie testen.
Vielen Dank nochmals!!!!
ich wiederhole mich wenn ich dir sage das sowas nicht nötig war, deshalb schreibe ich es auch garnicht erst <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/biggrin.png' class='bbc_emoticon' alt='' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/wink.png' class='bbc_emoticon' alt='' />
Lass mich wissen ob die Reifen passen...und vor allem wie sich damit fahren lässt. Ich bin da sehr neugierig...ich war mir beim Fräsen der Formen nicht sicher ob Durchmesser 6 nun der Aussendurchmesser der Felge oder der Innendurchmesser des Reifens in nicht montiertem Zustand ist. Wenn es ganz blöd läuft passen die Reifen also nicht oder müssen geklebt werden.
Zum Fragen hatte ich an dem Tag keine Möglichkeit mehr.
Den Steg habe ich deshalb mit reingefräst um die Reifen möglichst nahe ans Original zu bringen, einfach einen grossen flachen Reifen für die Turbohopper hätte ich langweilig und unpassend gefunden.
Vielleicht bestell ich mir auch noch ein paar Turbo Hoppler aus USA.
Könnte man nicht mit einem Kugelfräser die "Noppen" in die Form fräsen anstelle des Steges??
Ich vermute du hast die Möglichkeit 3D zu fräsen!?
@Fritz
Dürfte doch beim Gießen der Reifen auch kein Problem sein oder ist die Masse nicht so Viskos??
Falls doch Viskos, wie sieht es aus wenn man die Formen nach dem Befüllen auf eine Rüttelplatte legt damit die Luftblasen nach oben steigen??
Rüttelplatte= Membranpumpe aus dem Aquaristkbereich auf ner Holzplatte geschraubt.
Auf der Holzplatte passend zu der Reifenform einen Rahmen aus Vierkant leimen/nageln, damit die Form nicht runterrutscht. Natürlich nur wenn alle Reifenformen die gleiche Grundgröße haben.
Ich weiß, du willst Goodyear,Bridgestone &Co in der Produktion keine Konkurenz machen <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' />
25-09-2010, 17:51 (Dieser Beitrag wurde zuletzt bearbeitet: 25-09-2010, 17:52 von Christoph73.)
Hallo Lothar,
So eine 3D Kontur für den Stollenreifen für eine Reifengiessform zu Fräsen ist meines erachtens extrem aufwendig.
Wenn diese Kontur spiegelverkehrt(für die Gussform) denn überhaupt mit einer Fräsmaschine herstellbar ist
Zudem muss ich ganz ehrlich sagen ich wüsste nicht wie ich es machen sollte, es gibt aber bestimmt Leute mit entsprechendem Maschinenpark die Erfahrung im 3D Fräsen haben. Aber auch da stellt sich die Frage der Rentabilität...der Arbeitsaufwand geht ganz schnell in die Stunden, und das nur für einen Reifen den nur ganz wenige brauchen werden.
Zudem ist es mir nur relativ selten möglich private Sachen zu fräsen, abgesehen davon das ich am Samstag meist lieber etwas anderes mache als freiwillig in die Firma zu fahren.
Schon der kleine Absatz den ich gefräst habe bedeutet einen zeitlichen Mehraufwand von 15 Minuten, weil ich extra für die eine Form ein spezielle Lösung gemacht habe.
25-09-2010, 23:25 (Dieser Beitrag wurde zuletzt bearbeitet: 25-09-2010, 23:47 von f.schulz.)
Hallo Lothar,
[quote name='Loddar M' date='25 September 2010 - 15:56' timestamp='1285422972' post='38243']
Hallo Christoph
Könnte man nicht mit einem Kugelfräser die "Noppen" in die Form fräsen anstelle des Steges??
Ich vermute du hast die Möglichkeit 3D zu fräsen!?
@Fritz
Dürfte doch beim Gießen der Reifen auch kein Problem sein oder ist die Masse nicht so Viskos??
Falls doch Viskos, wie sieht es aus wenn man die Formen nach dem Befüllen auf eine Rüttelplatte legt damit die Luftblasen nach oben steigen??
Rüttelplatte= Membranpumpe aus dem Aquaristkbereich auf ner Holzplatte geschraubt.
Auf der Holzplatte passend zu der Reifenform einen Rahmen aus Vierkant leimen/nageln, damit die Form nicht runterrutscht. Natürlich nur wenn alle Reifenformen die gleiche Grundgröße haben.
Ich weiß, du willst Goodyear,Bridgestone &Co in der Produktion keine Konkurenz machen <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' />
[/quote]
Ich habe sogar ein Vakuumgerät!
Übrigens die bessere Rüttelplatte ist ein kleiner Dreickschleifer.
Brettchen mit Klettband drauf und gut ists.
Alles schon probiert.
Das Problem liegt an meiner Mischung, die feine Zuschlagstoffe enthält, um diese Ausölerei zu minimieren und ein Quäntchen mehr an Haftungskraft herauszukitzeln. Dann bewirkt da ein Zuschlagstoff ein enorm schnelles Anziehen des Harzes, ich habe schon Mühe, das in der kurzen Zeit in die Form zu bekommen und die abzurakeln.
Dann dürften diese Stollen beim Entformen teilweise in der Form hängen bleiben.
Klar ich könnte billiges HB Super nehmen, das härtet in 12h aus, aber dann kann ich die Pellen auch bei U... etc. kaufen und wie Christoph schon anmerkte, das ganze für vielleicht 20 bis 40 Reifen.
So mal sehen was dazu jetzt wieder für eine fachlich fundierte gräfliche Bemerkung dazu kommt, die keiner braucht.
